| 品牌：川熙 | 型号：CXQ641F | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：DN15~DN200mm |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：执行器 | 用途：截止 | 类型(通道位置)：直通式 |
| 作用对象：工业管道 | 规格：DN65 |
【川熙流体-川熙紧急气动切断球阀】产品概述
气动切断球是一种旋转型切断球阀，为气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温（－40～180℃）及高温（—60～450℃）场合。该产品传动效***，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启，以达到生产过程按一定的程序进行。切断球阀主要由气动活塞式执行机构和切断型球阀两部分组成，根据用户需要，也可在执行机构和切断球阀之间配置手轮机构。

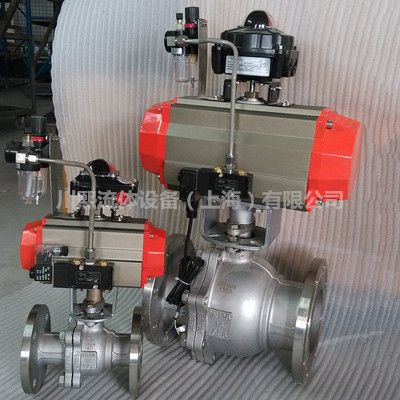

【川熙流体-川熙紧急气动切断球阀】产品图片
【川熙流体-川熙紧急气动切断球阀】特点
1、 金属硬密封O型固定式球阀采用双向金属可动密封结构，具有自动补偿功能，密封性能优越。
2、 O型固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
3、 每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
4、 具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静点打火点燃易燃介质。确保系统安全。
5、 耐火结构双重保护，但万一发生火灾而使密封圈烧损时，球阀的各个部位均能形成金属对金属的硬密封结构。
6、 自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
【川熙流体-川熙紧急气动切断球阀】技术参数
1.性能参数
公称通径DN（㎜） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
额定流量系数（Kv） | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 8500 |
公称压力PN（MPa） | 1.6、6.4 | ||||||||||||
球芯转角（度） | 0°±4°至90°±4°（可调） | ||||||||||||
操作压力（MPa） | 双作用0.2～1.0 单作用0.3～1.0 | ||||||||||||
适用工作温度（℃） | 软密封－40～180 硬密封－60～450 | ||||||||||||
允许压差（MPa） | 为公称压力值 | ||||||||||||
允许泄漏量等级 | 软密封Ⅵ 硬密封Ⅳ | ||||||||||||
动作时间（S） | 0.5～7 | ||||||||||||
执行机构输出力矩（Nm） | 5.9～5169 | ||||||||||||
2.零部件材料
零件名称 | 材料名称 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
