| 加工定制：是 | 品牌：【川熙流体品牌】 | 型号：CXQ641F |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径(mm)：DN15-300 |
| 压力环境：常压 | 密封形式：软密封型 | 工作温度：高温 |
| 形态：球式 | 标准：国标 | 流动方向：双向 |
| 用途：调节 | 类型(通道位置)：二通式 | 适用介质：水，蒸汽，油品 |
| 零部件及配件：定位器 |

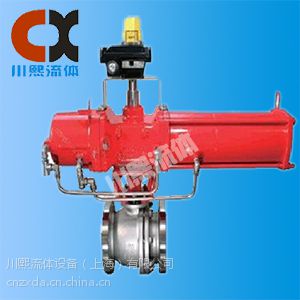

CXQ641气动蒸汽球阀| 耐高温气动球阀【川熙流体品牌】
气动球阀选型参数
型号：Q641F
口径：DN15-DN150MM
压力：1.6,2.5Mpa ，150-600磅，10-20K
Q641F气动法兰球阀属于气动阀。无泄漏、重量轻、体积小。在实际运用中，它具有开关灵活、易损耗低、降低阀门维修工的劳动强度、节约维修资金作用。气动阀结构简单，使用寿命长，适用于几乎所有介质、耐高温、耐化学腐蚀。
Q641F气动法兰球阀主要用于截断或接通管路中的介质，可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1，流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2，止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3，阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4，阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5，由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6，下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
Q641F气动法兰球阀主要零件材质表
序号 | 零件名称 | 材质 | ||
C | D | R | ||
1 | 右阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12M02Ti |
2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
3 | 垫片 | PTFE | PTFE | PTFE |
4 | 螺柱 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
6 | 阀座 | PTFE | PTFE | PTFE |
7 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
9 | 垫片 | PTFE | PTFE | PTFE |
1 | 填料 | PTFE | PTFE | PTFE |
11 | 衬套 | PTFE | PTFE | PTFE |
12 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
15 | 连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
17 | 连接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
18 | 气动装置 |
|
|
|
19 | 位置指示器 | 塑料 | 塑料 | 塑料 |
※注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。
