| 品牌：川熙 | 型号：CXQ911F | 材质：不锈钢 |
| 连接形式：内螺纹 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：DN15~DN40mm | 适用介质：蒸汽 | 压力环境：低压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：电动 | 零部件及配件：执行器 | 用途：截止 |
| 类型(通道位置)：二通式 | 作用对象：水处理系统 | 规格：DN40 |
一、川熙电动调节球阀概述
微型电动球阀由阀体和驱动器组成，具有结构简单，工作可靠，流体通过能力强及节能等优点。可广泛应用于采暖、中央空调太阳能热水系统、水处理系统的冷热水通断控制；也可用于低压水蒸汽的通断控制。其中B型驱动器的球阀，实现一条线控制，能与所有的温控开关配套使用，还可以进行多阀并联运行，是一款性价比很高的产品。

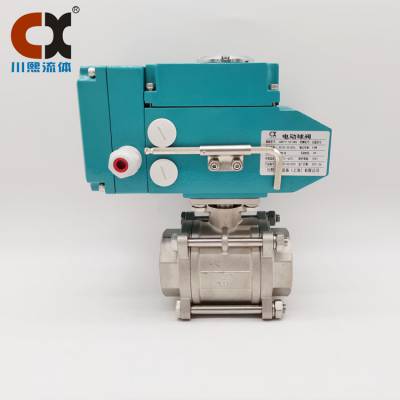

二、川熙电动调节球阀产品图片
三、川熙电动调节球阀技术指标：
1、驱动电压：220VAC（或者12V、24V、110Ｖ）
2、功率消耗：5VA（仅在阀门启闭过程中）
3、阀体承压：1.6MPa
4、允许压差: ≤0.6MPa
5、适用介质：冷水、热水及低压水蒸汽
6、启闭时间：二通约30秒，三通约55秒
7、适用介质温度：1-130℃
8、适用环境温度：0-65℃
9、连接方式：锥形内管螺文（也可按用户需求定制）
四、川熙电动调节球阀结构特点：
1、内置进口微动开关，阀门启闭过程完成后电机不通电，因而寿命长、节能、并且特别安全。
2、外壳为高强度阻燃工程塑料,经久耐用。
3、阀体结构独特，允许压差大。
4、进口四氟密封圈,两端加装特殊弹性结构,确保密封稳定性及延长使用寿命。
5、B型驱动器内置控制电路板，一条线控制，可配三速开关，可实现多阀并联。
五、川熙电动调节球阀安装调试要求
1、安装前请仔细阅读说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
2、二通电动球阀无介质流向规定：三通电动球阀介质流向从下至左或至右。
3、驱动器可任意角度安装，但必须在阀体的水平上方。
4、安装时绝不能对驱动器施力，否则会损坏驱动器。
5、卸下阀体安装时不能对阀杆施力，否则阀杆变形导致漏水。
6、普通型球阀不能配三速开关，只配机械或者电子式温控器；B型驱动器的球阀配各种温控器均可。
7、调试时必须观察驱动器是否能可靠启动或停止，若连续不停地上下走动，必须调换驱动器，否则阀杆密封寿命会很短。
8、不得将驱动器包在保温层内。
六、川熙电动调节球阀外形尺寸
接口方式 | 口径 | D1/D2 | Φd | L1 | L2 | L3 | F | H1 | H2 | H3 | b | d | W (kg) |
双内螺纹 | DN8 | G1/4 | 8 | 11 | 11 | 41 | 21 | 12 | 18 | 50 | 52 | 62 | 0.258 |
DN15 | G1/2 | 15 | 11 | 11 | 43.5 | 27 | 16 | 22 | 50 | 52 | 62 | 0.342 | |
DN20 | G3/4 | 15 | 10 | 10 | 61 | 30 | 21.5 | 21.5 | 50 | 52 | 62 | 0.330 | |
DN25 | G1 | 20 | 16 | 18 | 73 | 38 | 25.5 | 25.5 | 50 | 52 | 62 | 0.499 | |
一内一外 | DN20 | G3/4 | 15 | 10 | 18 | 65 | 30 | 16.5 | 21.5 | 50 | 52 | 62 | 0.333 |
DN25 | G1 | 20 | 14 | 15 | 91 | 38 | 20 | 24 | 50 | 52 | 62 | 0.502 | |
全通经 | DN20 | G3/4 | 20 | 15 | 15 | 70 | 30 | 19.5 | 25 | 50 | 52 | 62 | 0.446 |
DN25 | G1 | 25 | 20 | 20 | 82 | 38 | 23 | 28 | 50 | 52 | 62 | 0.627 |
注：以上技术参数和外形尺寸仅供参考，具体参数根据工况的不同而定，需咨询本公司索取数据
七、川熙电动调节球阀维修和保养
1、安装、维修和保养之前必须先将电源切断。
2、若阀门在泄漏，应将流体排尽或将其从系统中隔离，检查是否需要更换阀芯组件。
3、若驱动器不工作或连续不断的上下走动，应更换整个驱动器。
4、如选择普通型驱动头，一个温控器只能配一个电动阀，否则将不在保修范围之例。
5、如果阀门被马达驱动打开，除非取下驱动器，否则不能同时手动闭合阀门。
6、为了避免产品运行中的麻烦，建议在安装之前，要冲刷整个系统，并在系统中安装50微米（或更细）的过滤装置。
