| 加工定制：是 | 品牌：川熙流体 | 型号：D341F4 |
| 结构形式：垂直板式 | 公称通径：DN50-600 | 压力环境：常压 |
| 口径：DN300 | 工作温度：常温 | 材质：碳钢 |
| 标准：国标 | 流动方向：双向 | 用途：进水 |
| 类型(通道位置)：直通式 | 连接形式：法兰 | 适用介质：各种高腐蚀化学介质 |
| 零部件及配件：手轮 | 驱动方式：手动 |
【川熙流体-阀门定制专家】为您提供气、液、固流体过程控制阀定制服务, 根据您的工况管路需求，定制专属您的阀门设备！
特殊工况阀门定制：气动O型切断球阀，PSA变压吸附程控阀，防爆电动球阀，矿用气动管夹阀，ESDV气动紧急切断球阀；盖米气动隔膜阀，宝德气动隔膜阀，卫生级气动隔膜阀；宝德气动角座阀，不锈钢蒸汽角座阀，PSA变压吸附制氮角座阀；高温电磁阀，高压电磁阀，防爆电磁阀。
我们以***的品质立足于市场，且为您提供及时、周到的售前、售中、售后服务！
【产品用途】

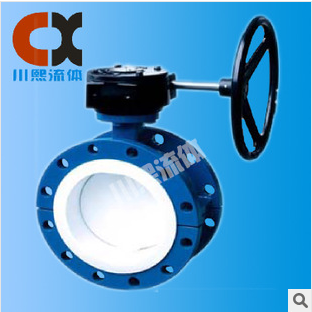

D341F4蜗杆传动衬氟蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸汽）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
主要外形和连接尺寸
DN | NPS | L | D | D1 | D2 | F | B | N-?D | W | D0 | H | WT(kg) |
PN0.6MPa | ||||||||||||
40 | 1 1/2 | 106 | 130 | 100 | 80 | 3 | 16 | 4-?14 | 160 |
| 140 | 10 |
50 | 2 | 108 | 140 | 110 | 90 | 3 | 16 | 4-?14 | 200 |
| 160 | 12 |
65 | 2 1/2 | 112 | 160 | 130 | 110 | 3 | 16 | 4-?14 | 250 |
| 160 | 13 |
80 | 3 | 114 | 185 | 150 | 125 | 3 | 18 | 4-?18 | 250 |
| 170 | 14 |
100 | 4 | 127 | 205 | 170 | 145 | 3 | 18 | 4-?18 | 300 |
| 180 | 16 |
125 | 5 | 140 | 235 | 200 | 175 | 3 | 20 | 8-?18 | 300 |
| 275 | 18 |
150 | 6 | 140 | 260 | 225 | 200 | 3 | 20 | 8-?18 |
| 200 | 295 | 38 |
200 | 8 | 152 | 315 | 280 | 255 | 3 | 22 | 8-?18 |
| 200 | 320 | 74 |
250 | 10 | 250 | 370 | 335 | 310 | 3 | 24 | 12-?18 |
| 240 | 385 | 105 |
300 | 12 | 270 | 435 | 375 | 362 | 4 | 24 | 12-?23 |
| 240 | 390 | 142 |
350 | 14 | 290 | 485 | 445 | 412 | 4 | 26 | 12-?23 |
| 240 | 460 | 179 |
400 | 16 | 310 | 535 | 495 | 462 | 4 | 28 | 16-?23 |
| 280 | 510 | 220 |
450 | 18 | 330 | 590 | 550 | 518 | 4 | 28 | 16-?23 |
| 280 | 540 | 268 |
500 | 20 | 350 | 640 | 600 | 568 | 4 | 30 | 16-?23 |
| 320 | 570 | 378 |
600 | 24 | 390 | 755 | 705 | 670 | 5 | 30 | 20-?25 |
| 320 | 660 | 608 |
700 | 28 | 430 | 860 | 810 | 775 | 5 | 32 | 24-?25 |
| 360 | 710 | 1050 |
800 | 32 | 470 | 975 | 920 | 880 | 5 | 34 | 24-?30 |
| 360 | 780 | 1320 |
900 | 36 | 510 | 1075 | 1020 | 980 | 5 | 36 | 24-?30 |
| 380 | 885 | 1795 |
1000 | 40 | 550 | 1175 | 1120 | 1080 | 5 | 36 | 28-?30 |
| 400 | 990 |
|
PN1.0MPa | ||||||||||||
40 | 1 1/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-?18 | 160 |
| 140 | 10 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-?18 | 200 |
| 160 | 12 |
65 | 2 1/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-?18 | 250 |
| 165 | 14 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-?18 | 250 |
| 170 | 16 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-?18 | 300 |
| 180 | 18 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-?18 | 300 |
| 275 | 20 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-?23 |
| 200 | 295 | 38 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-?23 |
| 200 | 320 | 74 |
250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-?23 |
| 240 | 385 | 105 |
300 | 12 | 270 | 440 | 400 | 368 | 4 | 28 | 12-?23 |
| 240 | 390 | 142 |
350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-?23 |
| 240 | 460 | 179 |
400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-?25 |
| 280 | 510 | 220 |
450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-?25 |
| 280 | 540 | 268 |
500 | 20 | 350 | 380 | 620 | 585 | 4 | 34 | 20-?25 |
| 320 | 570 | 378 |
600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-?30 |
| 320 | 660 | 608 |
700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 20-?30 |
| 360 | 710 | 1050 |
800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-?34 |
| 360 | 780 | 1320 |
900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-?34 |
| 380 | 885 | 1795 |
1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-?34 |
| 400 | 990 | 1900 |
