| 品牌：川熙流体 | 型号：CXQ644F-16P | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：是 | 密封形式：软密封型 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：换向 | 形态：球式 | 零部件及配件：执行器 |
| 类型(通道位置)：三通式 | 适用介质：粉体、蒸汽、液体 | 用途：换向 |
【川熙流体-阀门定制专家】为您提供气、液、固流体过程控制阀定制服务, 根据您的工况管路需求，定制专属您的阀门设备！
特殊工况阀门定制：气动O型切断球阀，PSA变压吸附程控阀，防爆电动球阀，矿用气动管夹阀，ESDV气动紧急切断球阀；盖米气动隔膜阀，宝德气动隔膜阀，卫生级气动隔膜阀；宝德气动角座阀，不锈钢蒸汽角座阀，PSA变压吸附制氮角座阀；高温电磁阀，高压电磁阀，防爆电磁阀。
我们以***的品质立足于市场，且为您提供及时、周到的售前、售中、售后服务！

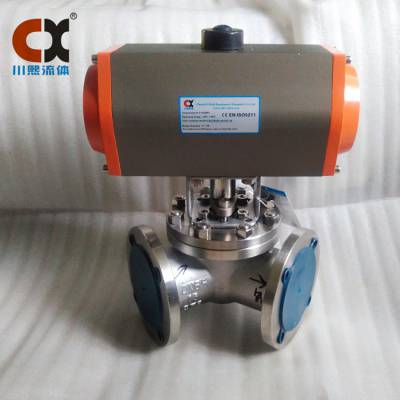

气动三通L型球阀主要连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。气动三通L型球阀特点：
（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
气动三通L型球阀主要性能参数：
型号 | Q44F-16C | Q44F-25C | Q44F-40C | Q44F-16P | Q44F-25P | Q44F-40P | |
工作压力（℃） | 1.6 | 2.5 | 4.0 | 1.6 | 2.5 | 4.0 | |
适用温度（℃） | ≤150 | ||||||
适用介质 | 水、蒸汽、油品等 | 弱腐蚀性介质 | |||||
材料 | 阀体 | 碳素钢铸件 | 铬镍钛不锈钢铸件 | ||||
球体、阀杆 | 2Cr13 | 铬镍钛不锈钢 | |||||
密封圈 | 增强聚四氟乙烯 | ||||||
填料 | 聚四氟乙烯 | ||||||
L型国标连接尺寸和外形 PN1.6MPa
型号 | 公称通径 | 尺寸(mm) | |||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q44F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | |
L型美标连接尺寸和外形 150Lb
公称通径 DN | 尺寸(mm) | |||||||||
(in) | (mm) | L | D | D1 | D2 | b | f | Z-φd | H | LO |
1/2 | 15 | 140 | 89 | 60.5 | 35 | 10 | 1.6 | 4-φ15 | 55 | 130 |
3/4 | 20 | 165 | 98 | 70 | 43 | 11 | 1.6 | 4-φ15 | 55 | 130 |
1 | 25 | 165 | 108 | 79.5 | 51 | 12 | 1.6 | 4-φ15 | 70 | 140 |
11/4 | 32 | 220 | 117 | 79 | 64 | 13 | 1.6 | 4-φ15 | 75 | 180 |
11/2 | 40 | 250 | 127 | 98.5 | 73 | 15 | 1.6 | 4-φ15 | 90 | 220 |
21/2 | 50 | 260 | 152 | 120.5 | 92 | 16 | 1.6 | 4-φ19 | 104 | 260 |
2 | 65 | 320 | 178 | 139.5 | 105 | 18 | 1.6 | 4-φ19 | 153 | 350 |
3 | 80 | 320 | 190 | 152.5 | 127 | 19 | 1.6 | 4-φ19 | 187 | 400 |
4 | 100 | 370 | 229 | 190.5 | 157 | 24 | 1.6 | 8-φ19 | 206 | 500 |
5 | 125 | 510 | 254 | 216 | 186 | 24 | 1.6 | 8-φ22 | 252 | 600 |
6 | 150 | 510 | 279 | 241.5 | 216 | 26 | 1.6 | 8-φ22 | 244 | 1000 |
8 | 200 | 580 | 373 | 298.5 | 270 | 29 | 1.6 | 8-φ22 | 283 | 1300 |
10 | 250 | 670 | 406 | 362 | 324 | 31 | 1.6 | 12-φ25 | 345 | 1600 |
12 | 300 | 720 | 483 | 432 | 381 | 32 | 1.6 | 12-φ25 | 420 | 2100 |
川熙流体设备（上海）有限公司专注于气体、液体、固体工况控制阀研发、生产、销售。公司主要产品有：电磁阀、角座阀、隔膜阀、调节阀、气动阀门、电动阀门、通用阀门、阀门执行机构、气动附件、PLC/DCS工业控制系统工程服务等。产品广泛应用于石油、化工、食品、制药、环保、电力、冶金、造纸、给排水、轻工、园林、钢铁厂、煤气、锅炉、纺织、船舶、能源、多晶硅、电力配套等。我们为您提供优质的产品、工程、服务、物联网机电一体化解决方案，并提供完善的技术参数、产品图片以及控制阀应用于各种工况管路的选型建议。我们以高端的电子计算机技术、人工智能技术融入控制阀，实现电脑远程控制。让用户节省人力成本，实现高效生产达到增产增收。采用工厂直销模式——全国无代理商，所有产品均由我们工厂直接销售。省略了中间代理商环节，避免选型出错，用户与我们直接沟通交流。减少了销售成本，提高了管理效率，使产品市场竞争力更强。让客户感受专业制造的优良品质、以及售前售后的良好服务。
