| 加工定制：是 | 品牌：川熙流体 | 型号：CX2000A-41F |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径(mm)：DN15-DN100 |
| 压力环境：常压 | 密封形式：软密封型 | 工作温度：常温 |
| 形态：角式 | 标准：国标 | 流动方向：单向 |
| 用途：截止 | 类型(通道位置)：二通 | 适用介质：水 |
| 零部件及配件：执行器 |

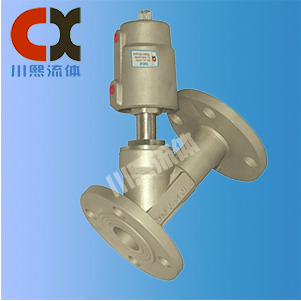

气动法兰角座阀材质与配件
气缸材质：不锈钢 阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃）
选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
气动法兰角座阀用于啤酒饮料、纺织印染和漂白、制药及医疗设备、食品加工、橡胶机械、有机或无机化工、清洗消毒高温灭菌、水/污水处理。相对于球阀，性价比高，使用寿命长。
气动法兰角座阀参数
【阀体材质】：304、316、316L
【阀板材质】：304、316、316L
【气缸材质】：不锈钢、聚酰胺PA
【密封阀座】：PTFE、F46
【压力等级】：1.6MPa
【公称通径】：DN15-DN100
【结构形式】：45度
【连接方式】：法兰、螺纹、卡箍、焊接
【温度范围】：F46：-30～220℃ PTFE：-30～180℃
【控制方式】：常闭、常开、往复式
【气动附件】：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
气动法兰角座阀技术参数表
接口G Interface | 3/8A | 3/8B | 1/2B | 1/2A | 3/4A | 3/4B | 3/4B | 1 | 1 | 11/4 | 11/2 | 11/2 | 2** | 2 | |
通经（mm）Path | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 50 | 50 | |
KV(m3/h) | 4.5 | 4.5 | 5.3 | 5.7 | 9.2 | 10.5 | 10.8 | 20 | 20 | 29 | 46 | 46.5 | 59 | 67 | |
执行器￠Execution | 40 | 40 | 40 | 50 | 40 | 50 | 63 | 63 | 90 | 90 | 90 | 110 | 90 | 110 | |
控制气源 (Mpa)Controls hesource | 最小The smallest | 4 | 4 | 4 | 4 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Larges | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
耐压力（MPa）Max pressure | 1 | 16 | 16 | 16 | 16 | 8 | 10*/16 | 16 | 11*/16 | 16 | 14*/16 | 16 | 4.4 | 10*/16 | |
重量（Kg）Weight | 1 | 1.1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 16 | 3 | 3 | 3.7 | 4 | 5.3*/7.6 | ||
法兰式气动角座阀的安装
安装位置：任意 →在阀体外侧所附的箭头代表介质流动的方向，安装时请遵循 安装过程： → 连接阀门到管道，确保阀体所附箭头与流体方一致。 → 焊接式阀门安装：焊接时请先将执行器卸离阀体。 → 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
拆卸： 拆卸前首先确保对阀门的气压作用已经解除。 安装前需要卸下阀体时，避免用力过大，轻卸。 拆卸后，保护好螺纹、密封面及密封垫。 安装好阀体后，装执行器部分时，注意别漏装密封垫。 安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
