| 品牌：川熙流体 | 型号：CXQ941F | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：DN15~DN200mm | 适用介质：各种高腐蚀化学介质 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电动 | 零部件及配件：执行器 | 用途：调节 |
| 类型(通道位置)：直通式 | 作用对象：电站 | 规格：DN40 |
【川熙流体-阀门定制专家】为您提供气、液、固流体过程控制阀定制服务, 根据您的工况管路需求，定制专属您的阀门设备！
特殊工况阀门定制：气动O型切断球阀，PSA变压吸附程控阀，防爆电动球阀，矿用气动管夹阀，ESDV气动紧急切断球阀；盖米气动隔膜阀，宝德气动隔膜阀，卫生级气动隔膜阀；宝德气动角座阀，不锈钢蒸汽角座阀，PSA变压吸附制氮角座阀；高温电磁阀，高压电磁阀，防爆电磁阀。
我们以***的品质立足于市场，且为您提供及时、周到的售前、售中、售后服务！

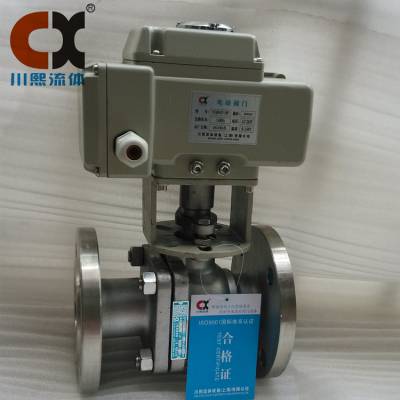

不锈钢电动调节球阀厂家直销 产品介绍
电动法兰球阀采用CHR电动执行器及球阀组成。执行器与阀门采用直联方式，外形精巧美观。电动法兰球阀可采用多种阀座，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，具有磨擦系数低、操作力矩小、泄露量可达零泄露等优点，多种阀座材料可供选择，适应范围更广。电动法兰球阀根据结构可分为电动硬密封球阀和电动软密封球阀两种。电动法兰球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的***，同时输出4～20mADC的位置反馈信号。
该电动法兰球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前电动法兰球阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
不锈钢电动调节球阀厂家直销 主要技术参数
1、阀体
阀体形式 | 直通铸造球阀 |
公称通径 | DN15～300mm |
公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(锥螺纹、管螺纹) |
阀盖形式 | 整体式 |
压盖型式 | 螺栓压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46 |
2、阀内件
阀芯形式 | O型球体阀芯+电子抛光 |
流量特性 | 近似快开特性 |
阀芯材料 | 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
执行器型号 | CHR、3810R、DZW、HQ、PSQ |
主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4(CT5)、手操功能：手柄、手轮 | |
环境温度：-25～+70℃、环境湿度：≤95% |
不锈钢电动调节球阀厂家直销 主要性能规范
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0～90° | |||||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
基本误差 | ±1% | |||||||||||||
回差 | ±1% | |||||||||||||
死区 | ≤1%(可调) | |||||||||||||
可调范围 | 250：1 | 350：1 | ||||||||||||
不锈钢电动调节球阀厂家直销 主要零件材料
1 | 左阀体 | WCB、CF8、CF8M、CF3M |
2 | 右阀体 | WCB、CF8、CF8M、CF3M |
3 | 阀座 | PEFE、PPL、304、316 |
4 | 球体 | 2Cr13、304、316 |
5 | 阀杆 | 2Cr13、304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
8 | 联轴器 | Q23*** |
9 | 执行器 | 配置执行器不同，材质也不相同 |
